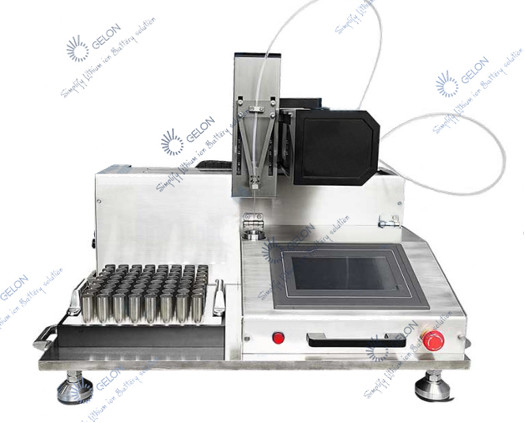

ইলেক্ট্রোলাইট ফিলিং প্রক্রিয়া 4680 18650 লিথিয়াম ব্যাটারি সমাবেশ সরঞ্জাম

ইলেক্ট্রোলাইট ফিলিং প্রক্রিয়া 4680 18650 লিথিয়াম ব্যাটারি সমাবেশ সরঞ্জাম

আমিসিস্টেম কনফিগারেশন

1. একটি ফ্রেম, স্টেইনলেস স্টীল এবং অ্যালুমিনিয়াম খাদ তৈরি;

2. স্বয়ংক্রিয় উত্তোলন ডিভাইসে একটি বায়ুসংক্রান্ত নিয়ন্ত্রিত স্প্রিং লিফটিং ডিভাইস সহ 2টি ওয়ার্কিং স্টেশন রয়েছে;

3. 2 সেট ভ্যাকুয়াম লিকুইড ইনজেকশন হেড, SS316 কন্টেইনার এবং ডাবল নিউমেটিক লিফট ডাবল লিফট শাট-অফ ভালভ গঠন

4. 2 নির্ভুলতা মিটারিং পাম্প (মডেল: E2a-d20i) প্লাঞ্জার পাম্প স্টেপিং মোটর এবং নির্ভুল সিরামিক ঘূর্ণমান ভালভ দ্বারা চালিত।ইনজেকশন ভলিউম 20ml (23.5g) পৌঁছতে পারে।(পাম্প ডেটা পড়ুন)

5. বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ সমাবেশ, SMC বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ মডিউল

6. PLC নিয়ামক, রঙ স্পর্শ পর্দা

7. সমস্ত তরল পাইপ পিএফএ প্লাস্টিকের

২.সিস্টেম সংযোগ

এই মেশিনটি গ্রাহকের দেওয়া গ্লাভ বাক্সে ব্যবহার করার জন্য ডিজাইন করা হয়েছে।ফ্রেম, তরল ইনজেকশন হেড, স্বয়ংক্রিয় অবস্থান ব্যবস্থা, মিটারিং পাম্প ইত্যাদি সহ মেশিনের প্রধান অংশ গ্লাভ বাক্সে স্থাপন করা হবে;

মেশিনের নিয়ন্ত্রণ উপাদানগুলি গ্লাভ বাক্সের বাইরে স্থাপন করা হয়।কন্ট্রোল বক্স, বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভ সমাবেশ, ইত্যাদি সহ। মেশিনের প্রধান অংশ এবং নিয়ন্ত্রণ উপাদান বায়ু পাইপ এবং তারের দ্বারা সংযুক্ত করা হয়।এই পাইপ এবং তারগুলি গ্লাভ বাক্সে সংরক্ষিত স্থানের মাধ্যমে সংযুক্ত থাকে।

ভ্যাকুয়াম উৎস এবং সংকুচিত বায়ু গ্রাহক দ্বারা প্রদান করা উচিত.

গ্লাভ বক্সের মধ্য দিয়ে যাওয়া পাইপলাইন: 1টি সাধারণ এয়ার ইনলেট পাইপ, 1টি সাধারণ নিষ্কাশন পাইপ, 1টি ভ্যাকুয়াম পাইপ এবং 1টি প্রেসারাইজিং এয়ার পাইপ (যদি চাপ প্রয়োজন হয়)৷তরল ইনজেকশন পাম্প গ্লাভ বাক্সের মধ্যে বা বাইরে রাখা যেতে পারে।নিয়ন্ত্রণ বাক্সটি গ্লাভ বাক্সের বাইরে রাখা হয়।

III.কাজের পদক্ষেপ

1. 2টি পজিশনিং ট্রেতে ম্যানুয়ালি 2টি ব্যাটারি রাখুন৷

2. স্টার্ট সুইচ (ফুট সুইচ) টিপুন এবং ব্যাটারি চলবে

স্বয়ংক্রিয়ভাবে নেমে আসে

--- তরল ইনজেকশন মাথার নীচের অংশে অনুবাদ করুন

--- আরোহণ

--- ক্যাপাসিটর এবং তরল ইনজেকশন মাথা সীল

--- স্বয়ংক্রিয় তরল ইনজেকশন প্রক্রিয়া

--- তরল ইনজেকশন সম্পন্ন হওয়ার পরে, ব্যাটারি নামবে

--- মূল অবস্থানে অনুবাদ করুন

--- আরোহণ;

3. ম্যানুয়ালি যথাক্রমে 2 ব্যাটারি অপসারণ;

4. পরবর্তী তরল ইনজেকশনের জন্য 2টি নতুন ব্যাটারি রাখুন।

VI.তরল ইনজেকশন নীতি

ব্যাটারিটি লিকুইড ইনজেকশন হেডের সাথে সিল করা আছে এবং একবার তরল ইনজেকশন হেড এবং ক্যাপাসিটরের অভ্যন্তর ভ্যাকুয়াম করতে শুরু করে।ভ্যাকুয়াম নিষ্কাশন সম্পন্ন হওয়ার পরে, তরল ইনজেকশন হেডের পপেট ভালভটি তরল ইনজেকশন হেড এবং ব্যাটারির মধ্যবর্তী চ্যানেলটি বন্ধ করতে নেমে আসে, তরল ইনজেকশন ভালভের ভ্যাকুয়ামটি ছেড়ে দেয়।এই সময়ে, ট্যাঙ্কের অভ্যন্তর একটি উচ্চ ভ্যাকুয়াম অবস্থা বজায় রাখে।তরল ইনজেকশন পাম্প পরিমাণগতভাবে তরল ইনজেকশন অগ্রভাগ বন্ধ করে তরল ইনজেকশন ভালভের মধ্যে ইলেক্ট্রোলাইট ইনজেক্ট করে;ব্যাটারিতে ইলেক্ট্রোলাইট চুষতে পপেট ভালভ খুলুন।

ভ্যাকুয়াম ডিগ্রী এবং ব্যাটারির অভ্যন্তরীণ ঘনত্বের উপর নির্ভর করে, একাধিক ভ্যাকুয়ামিং এবং লিকুইড সাকশন পদ্ধতিগুলি তরল ইনজেকশন হেডকে আবার ভ্যাকুয়ামাইজ করার জন্য, বায়ুমণ্ডলটি পাস করতে বা ব্যাটারিতে সমস্ত ইলেক্ট্রোলাইট ইনজেকশন না হওয়া পর্যন্ত চাপ বজায় রাখতে সেট করা যেতে পারে।ব্যাটারির ভেজা সময়ের প্রয়োজনীয়তা অনুযায়ী সময়কাল নির্ধারণ করা যেতে পারে।ব্যাটারির বাতাস খালি করা হয় এবং ইলেক্ট্রোলাইট সম্পূর্ণরূপে ক্যাপাসিটরের কোষে শোষিত হয়।

V. পরামিতি

1. তরল ইনজেকশন ভলিউম: 0-20ml, সঠিকতা ± 1%

2. ব্যাটারি স্পেসিফিকেশন: 21700 / 26650 / 32650।

3. ক্ষমতা গতি: স্বাভাবিক তরল ইনজেকশন পদ্ধতি অনুযায়ী, PPM = 2pc

4. পাওয়ার সাপ্লাই: 220V এসি

5. বায়ু সরবরাহ: 75 PSI

6. ভ্যাকুয়াম: গ্রাহক দ্বারা উপলব্ধ

7. চাপ গ্যাস সরবরাহ: গ্রাহক দ্বারা উপলব্ধ
