পণ্যের বিবরণ:
|
ভ্যাকুয়াম ডিগ্রী: | -0.098 এমপিএ | গঠন: | একক বাহু প্রকার |
---|---|---|---|
ঘূর্ণন গতি r/min: | 0~51r/মিনিট | ধীর খাদ: | টুইস্ট টাইপ Stirrer সঙ্গে 2 shafts |
দ্রুত খাদ: | দুই সেট Φ50 ডিসপারসন ডিস্ক সহ ডাবল ফাস্ট শ্যাফ্ট | উচ্চতা উত্তোলন: | 210 মিমি |
বৈদ্যুতিক শক্তি: | এসি: 3ফেজ *380V, 50Hz; | মাত্রা: | L1350*W800*H1550(mm) |
ওজন: | প্রায় 570 কেজি | উত্তোলন মোড: | লাইনার গাইড রেল জাহাজ মোটর চালিত উত্তোলন |

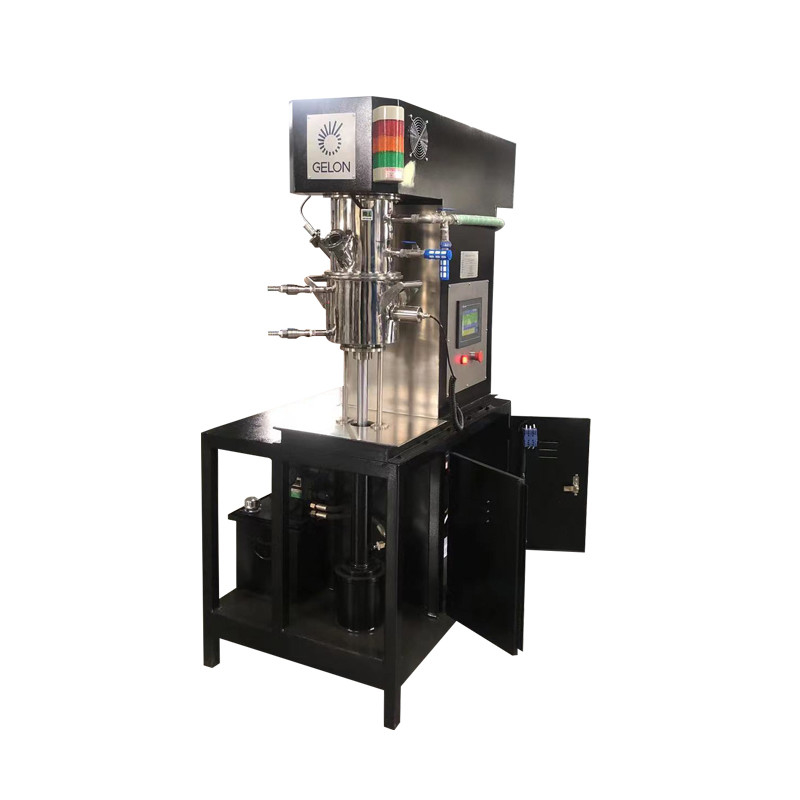

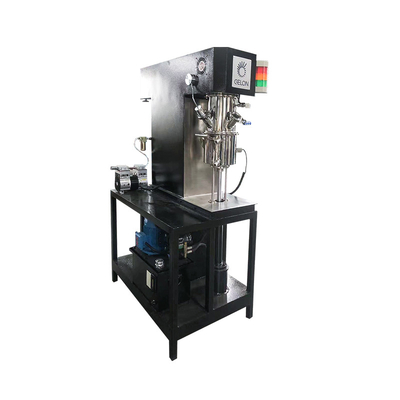

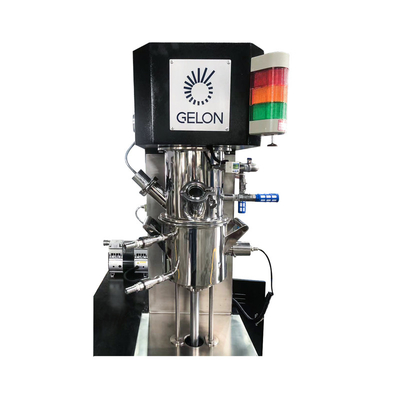

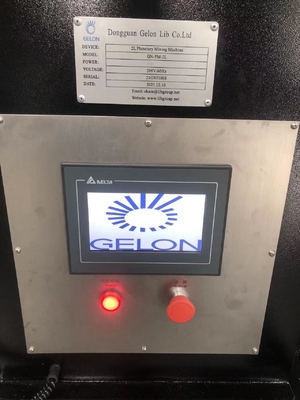

GN-PM-5L ডাবল প্ল্যানেটারি মিক্সার
1.সারসংক্ষেপ:
আমাদের ডাবল প্ল্যানেটারি ডিসপারসিং পাওয়ার মিক্সার ঐতিহ্যগত ডাবল প্ল্যানেটারি মিক্সার এবং হাই স্পিড ডিসপারসিং মিক্সারের তত্ত্বগুলিকে একত্রিত করেছে, একটি নতুন, উচ্চ-দক্ষ মেশিন তৈরি করতে, বর্তমানে এটি নতুন শক্তি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
লিথিয়াম-আয়ন পাওয়ার সেল এবং ইলেকট্রনিক্স ক্ষমতার বৈশিষ্ট্য অনুসারে, আমরা উচ্চ ঘূর্ণন গতি এবং বৃহত্তর প্ল্যানেটারি মিক্সার এবং ডিসপারসিং পাওয়ার মিক্সারগুলির উপর ভিত্তি করে লিথিয়াম পাওয়ার ইতিবাচক এবং নেতিবাচক ইলেক্ট্রোড স্লারি তৈরির জন্য শুষ্ক পাউডার প্রক্রিয়াতে প্রয়োগ করা নতুন শক্তিশালী যন্ত্রপাতি তৈরি করেছি। টর্কডিজাইনের সময়, আমাদের কোম্পানি সম্পূর্ণরূপে বিবেচনা করে যেমন স্টিরারের ঘূর্ণন গতি, মিক্সিং পাওয়ার, রৈখিক বিচ্ছুরণ গতি, উচ্চ সান্দ্রতা স্লারি প্রতিরোধের যুক্তিসঙ্গত টুইস্ট স্টিরার আকৃতি দ্বারা হ্রাস করা এবং জাহাজের অভ্যন্তরে অশান্তি তীব্রতা বিতরণ আরও দক্ষ এবং তৈরি করতে। আরও স্থিতিশীল ডবল প্ল্যানেটারি পাওয়ার মিক্সার এবং রিইনফোর্সড টুইস্ট স্টিরার্স উচ্চ সান্দ্রতা ব্যাটারি স্লারি মোকাবেলা করতে পারে।পাওয়ার মিক্সারের জন্য আলোড়নকারী অক্ষরগুলি হল - টুইস্ট স্টিরারের বিপ্লব এবং ঘূর্ণন ঘড়ির কাঁটার দিকে - এদিকে উচ্চ গতির বিচ্ছুরণের জন্য ঘূর্ণনটি ঘড়ির কাঁটার বিপরীত দিকে, যার গতি সামঞ্জস্যপূর্ণ যাতে উপাদানগুলিকে শিয়ারিং, গিঁট এবং বিচ্ছুরণের অধীনে জটিলভাবে সরানো যায়, কার্যকরভাবে সমস্ত মৃতকে দূর করে বিন্দু এবং মিশ্রণ সময় আরোহণ ঘটনা.যান্ত্রিক সীল তিনটি সেট, নির্ভরযোগ্য সীল কর্মক্ষমতা নিশ্চিত করতে নরম এবং নীরবতা sealing সঙ্গে একসঙ্গে মিলিত.উপকরণের তাপমাত্রা নিয়ন্ত্রণে, এটি বিপ্লবের জন্য অনন্য থার্মোস্কোপ প্রযুক্তি-প্ল্যানেটারি ফ্রেম এবং থার্মোস্কোপ রডের সাথে ব্যবহৃত হয়।Pt100 তাপমাত্রা পরিমাপ সেন্সর উপাদানের সাথে সরাসরি যোগাযোগ করে, তাপমাত্রা পরিমাপের সঠিকতা বৃদ্ধি করে, প্রতিক্রিয়া অনেক দ্রুত, ত্রুটি শুধুমাত্র ±0.2℃ এ কমে যায়।
মেশিনটি বেস, ক্রসবিম, খাড়া কলাম, সিলিং কভার, জাহাজ, ট্রান্সমিশন সিস্টেম এবং ইলেকট্রনিক কন্ট্রোল সিস্টেম নিয়ে গঠিত।
2. প্রধান প্রযুক্তিগত কনফিগারেশন
না. | নাম | মডেল এবং স্পেসিফিকেশন | উৎপত্তি স্থল |
1 | ডিসিলারেটর | BLD11-23-1.5kW-4P | জিয়াংলাং |
2 | মোটর | কম গতি 1.5Kw-4P, 1 ইউনিট; উচ্চ গতি 1.5Kw-2P, 1 ইউনিট | ওয়ান্নান |
3 | অ্যালুমিনিয়াম খাদ ধাতব টার্বো গিয়ার বক্স | NMRV040-F1-15(4P-0.25KW)(মোটর সহ) | লিটিয়ান |
4 | ফ্রিকোয়েন্সি ইনভার্টার | 1.5Kw×1 ইউনিট;1.5Kw×1 ইউনিট | ড্যানফস-ডেনমার্ক |
5 | থার্মোকল | Pt100 (উচ্চ নির্ভুলতা তাপমাত্রা পরিমাপ) | এইচটিসি |
6 | ভারবহন | অঙ্কন অনুযায়ী | FAG |
7 | কঙ্কাল তেল সীল | ফ্লোরিন রাবার কঙ্কাল তেল সীল | NOK |
8 | বৈদ্যুতিক উপাদান | কম ভোল্টেজ বৈদ্যুতিক উপাদান | সিমেন্স |
9 | ভালভ | অঙ্কন অনুযায়ী | এনিস |
10 | যান্ত্রিক সীলমোহর | দুই সেট যান্ত্রিক sealing | জাপান |
11 | গিয়ার |
গিয়ার পৃষ্ঠের জন্য কঠোরকরণ চিকিত্সা, সুনির্দিষ্ট স্থল হেলিকাল গিয়ার ট্রান্সমিশন সহ শেষ করুন |
সানলং |
12 | তৈলাক্তকরণ গ্রীস | উচ্চ গতি বহন বিশেষ গ্রীস 400 ডিগ্রী | "সেরা" ব্র্যান্ড |
3.প্রধান প্রযুক্তিগত পরামিতি
1 | ভ্যাকুয়াম ডিগ্রি | -0.098MPa |
2 | গঠন | একক বাহু প্রকার |
3 | ঘূর্ণন গতি r/min |
বিপ্লব: 0~51r/মিনিট, ঘূর্ণন: 0~102r/মিনিট (ফ্রিকোয়েন্সি-রূপান্তরকারী 0~50Hz)~ উচ্চ গতি: 0~8800r/মিনিট (ফ্রিকোয়েন্সি-রূপান্তরকারী 0~70Hz); |
4 | ধীর খাদ | টুইস্ট টাইপ স্টিরারের সাথে 2 শ্যাফ্ট; |
5 | দ্রুত খাদ | দুই সেট Φ50 ডিসপারসন ডিস্ক সহ ডাবল ফাস্ট শ্যাফ্ট |
6 | উত্তোলন মোড | লাইনার গাইড রেল জাহাজ মোটর চালিত উত্তোলন |
7 | উচ্চতা উত্তোলন | 210 মিমি |
8 | জাহাজের অবস্থান | কেন্দ্রের অবস্থান নিশ্চিত করতে উত্তল প্রান্তের কাঠামো সহ ফিক্সচারের জন্য সামনে এবং পিছনে চারটি বক্র আকৃতির অবস্থান প্লেট রয়েছে |
9 | গোলমাল | সরঞ্জামের 1M এর বাইরে পরিমাপ করা হয়েছে, গোলমাল ≤80dB |
10 | তাপমাত্রা পরিমাপের মোড | তাপমাত্রা পরীক্ষার মাথা উপাদানটিকে স্পর্শ করে, জাহাজের নীচে থেকে 1/3 দূরে, রিভোশন মোশন, ইনার সেট বৈদ্যুতিক স্থানান্তর ডিভাইস |
11 | বৈদ্যুতিক শক্তি | AC:3ফেজ*380V,50Hz; |
12 | মাত্রা | L1350W800H1550(মিমি); |
13 | ওজন | প্রায় 570 কেজি |
4. জাহাজ
অভ্যন্তরীণ এবং বাইরের পৃষ্ঠের পরে স্বয়ংক্রিয় পলিশারের সাথে উজ্জ্বলভাবে পালিশ করা হবে
জাহাজ প্রক্রিয়াজাত।জাহাজের শরীর এবং নীচে জল শীতল বৃত্ত চ্যানেল দিয়ে সজ্জিত করা হয়।জাহাজের বডি গাইড প্লেট নির্বিঘ্নে জ্যাকেট প্রাচীরের সাথে মেলে
লেদ প্রক্রিয়াকরণ।জাহাজের নীচে জ্যাকেট এবং গাইড ফ্লুইড স্ল্যাট রয়েছে।জল কুলিং ইনলেট এবং আউটলেট DN25 দ্রুত-সংযোগকারী 2 সেট, আউটলেট DN50 বল ভালভ 1 সেট, ব্যারেল বডি 1 সেট, লক আর্ম 2 সেট।
ক,জাহাজের গঠন
1 | মাত্রা (অভ্যন্তরীণ উচ্চতা দ্বারা অভ্যন্তরীণ ব্যাস) | Φ250 × 160 মিমি |
2 | ডিজাইন ক্ষমতা (L) | 7.85L |
3 | নকশা চাপ (MPa) | জাহাজের ভিতরে -0.098Mpa, জ্যাকেট 0.4Mpa; |
4 | ডিজাইনের তাপমাত্রা (°সে) | -10-200 |
5 | প্রধান উপাদান | 304 স্টেইনলেস স্টীল; |
6 | শেলের বেধ (মিমি) | ভিতরের শেল δ 4 মিমি (যন্ত্রের পরে প্রকৃত পরিমাপের বেধ), জ্যাকেটδ3 মিমি; |
7 | তাপমাত্রা সামঞ্জস্য মোড | জল কুলিং জ্যাকেট, খাঁড়ি এবং আউটলেট অগ্রভাগের আকার: DN15; |
8 | ডিসচার্জ মোড | DN20 বল ভালভ |
9 | মুভিং মোড | হাতে বহন করা হয় |
10 | পরিমাণ | 1 পিসি |
বি, ভেসেল আপ এবং ডাউন
1 | ভেসেল লিফট পাওয়ার: 0.25w |
2 | লিফটিং গাইড হল লাইনার গাইড রেল: 2 পিসি, ডবল স্লাইডার সহ 20x400। |
সি, জাহাজের শরীরের অবস্থান স্থির
1 | ভেসেল লিফট ব্র্যাকেটের চারটি পজিশন ফিক্সচার আছে, যা জায়গায় পাওয়ার পর ঠিক করা হয়। |
5. জাহাজের অগ্রভাগ
s/n | ব্যবহার | স্পেক | পরিমাণ | মন্তব্য |
1 | পাউডার ভর্তি অগ্রভাগ | DN60 | 1 | DN60 ফিলিং পোর্ট |
2 | দৃষ্টি কাচ | DN50 | 2 | LED দৃষ্টি গ্লাস |
3 | শূন্যস্থান | DN10 | 1 | দ্রুত খোলা টাইপ |
4 | অবাধে বায়ু - চলাচলের ব্যবস্থা | DN10 | 1 | দ্রুত খোলা টাইপ |
5 | ভ্যাকুয়াম মিটার | M14×1.5 | 1 | ভ্যাকুয়াম মিটার |
6. প্রধান উপাদান
s/n | নাম | উপাদান | s/n | নাম | উপাদান | |
1 | উপরের ব্যারেল | 304 | 4 | মেশানো খাদ, বিচ্ছুরণ খাদ | 321 | |
2 | ডাউন ব্যারেল | 304 | 5 | ব্লেড মেশানো, বিচ্ছুরণ ফলক | 316 | |
3 | জ্যাকেট | 304 | 6 | ফ্রেম, বেসমেন্ট | প্রশ্ন২৩৫ |
7. খাদ এবং ফলক মিশ্রণ
1 | টুইস্ট ফ্রেম স্টিরার: 2 সেট, ঘূর্ণন গতি: 0-102rpm, নাড়াকে পুরো একটি আকার দেওয়ার জন্য নকল করা হবে, চারটি শ্যাফ্ট সংযোগ করা হবে, আয়নাতে পলিশ করার পরে CNC Ra0.025; |
2 | বিচ্ছুরণ শ্যাফ্ট: 2 সেট, ঘূর্ণন গতি: 0-8800rpm, বিয়ারিং জার্মান: FAG, ধাঁধা সীল গ্রহণ, প্রতিটি শ্যাফ্টে Φ50 ডিস্কের 2 পিসি, রৈখিক গতি: 0-23m/s; |
3 | শ্যাফ্ট এবং নাড়াচাড়া: পৃষ্ঠটি পালিশ করা হয়েছে, ডিস্কগুলিকে G6.3 হিসাবে ভারসাম্যপূর্ণ চিকিত্সা সেট করা হয়েছে। নাড়াচাড়া এবং ব্যারেলের নীচের দূরত্ব 2-3 মিমি, নাড়াচাড়া এবং জাহাজের দেয়ালের মধ্যে দূরত্ব 2-3 মিমি, দুটি আলোড়নের মধ্যে দূরত্ব 2-3 মিমি; |
4 | খাদ সীল: যান্ত্রিক সীল গঠন |
5 | প্ল্যানেটারি ক্যাবিনেট: হেলিকাল গিয়ার ট্রান্সমিশন গ্রহণ করা, সিঙ্ক্রোনি বেল্টটি ইউএসএ ব্র্যান্ড গেটসের তৈরি। |
মন্তব্য: 1, বিশেষ নিরাপত্তা লক তেল সিলিন্ডার সেট করুন, ভ্যাকুয়াম বজায় রাখার জন্য জাহাজটিকে নামতে বাধা দিন; 2, পুরো বেসমেন্টটিকে ভেঙে ফেলা হিসাবে সেট করুন, সিঙ্ক্রোনি বেল্টটি মেরামত এবং প্রতিস্থাপন করা সহজ |
8. ভ্যাকুয়াম সিস্টেম (স্বয়ংক্রিয়ভাবে)
1 | ডিসপ্লে মিটার, বল ভালভ; |
2 | খাদ যান্ত্রিক সীল: খাদ ধাতু |
3 | উপরে এবং নীচের জাহাজ হল EPDM সীল, স্থির অবস্থান হল O আকৃতির EPDM সীল, ভ্যাকুয়াম ডিগ্রী -0.098MPa পৌঁছতে পারে (ভ্যাকুয়াম পাম্প ছাড়া); |
9. বৈদ্যুতিক উপাদান
S/N |
বৈদ্যুতিক ক্যাবিনেট 1 পিসি: l এক সেট উচ্চ গতির বিচ্ছুরণ চলমান নিয়ন্ত্রণ (স্টার্ট/স্টপ, গতি বাড়ান/ধীরগতি সহ); l বিচ্ছুরিত গতি পরীক্ষার সিস্টেমের এক সেট, একটি গতি মিটার; l বিপ্লব মিক্সিং কন্ট্রোল সিস্টেমের এক সেট (স্টার্ট/স্টপ, স্পিড আপ/স্লো ডাউন সহ); l বিপ্লব গতি পরীক্ষা সিস্টেমের এক সেট, এক গতি মিটার; l তাপমাত্রা পরীক্ষার সিস্টেমের এক সেট; l চলমান সময় ক্যালকুলেটর, সময়ের জন্য বৈধ/অবৈধ বোতাম, প্রতি 1 পিসি l ভ্যাকুয়াম পাম্প কন্ট্রোল বোতামের এক সেট (স্টার্ট/স্টপ সহ); l স্পট লাইট বোতামের এক সেট (স্টার্ট/স্টপ সহ) l জরুরী বোতাম, 1 পিসি; পাওয়ার ইন্ডিকেটর লাইট, 1 পিসি, ত্রুটি 1 পিসি |
মন্তব্য |
1, চলমান বৈদ্যুতিক ভোল্টেজ 380V/50Hz/3 ফেজ, নিয়ন্ত্রণ বৈদ্যুতিক ভোল্টেজ 24VDC; 2, সংযোগকারী, এয়ার সুইচ, ব্রেকার ইত্যাদি হল Seimens; 3, মিডল রিলে: জাপান IDEC; 4, কম গতির মোটর, উচ্চ গতির মোটর হল VFD স্টার্ট; 5, সমস্ত যন্ত্রপাতি উপাদান যেমন: মোটর, ইন্ডাক্টর, সোলেনয়েড ভালভ, সীমা সুইচ সুরক্ষা গ্রেড IP54 এর কম নয় |
10. নিরাপত্তা আন্তঃ লক সিস্টেম
1 | জরুরী বোতাম টিপলে মেশিনটি বন্ধ হয়ে যায়, যা কোন অপারেশনে এগিয়ে যেতে পারে না |
2 | ভেসেলটি ওঠার পর বিচ্ছুরিত খাদ ঘোরে |
3 | জাহাজটি নামার পর বিচ্ছুরণ শ্যাফট বন্ধ হয়ে যায় |
4 | বৈদ্যুতিক কারেন্ট সুযোগের বেশি হলে এটি বন্ধ হয়ে যায় |
5 | মিক্সার, বৈদ্যুতিক ক্যাবিনেট এবং কন্ট্রোল প্যানেল বৈদ্যুতিক গ্রাউন্ডিং হওয়া উচিত |
11. খুচরা অংশ
s/n | নাম | স্পেক | উপাদান | পরিমাণ | মন্তব্য |
1 | ভেসেল সিল | T আকৃতির সীল L=650 | ইপিডিএম | 1 |
ব্যক্তি যোগাযোগ: Ekain Zhang
টেল: +8618669965529
