পণ্যের বিবরণ:
|
| উপযুক্ত ব্যবস্থা: | LFP, LCO, LMO এবং অন্যান্য সিস্টেম ব্যাটারি ক্যাথোড এবং অ্যানোড ইলেক্ট্রোড আবরণ | চলমান স্তর বেধ: | অ্যালুমিনিয়াম ফয়েল (Al): 11～30um / কপার ফয়েল (Cu): 8～30um |
|---|---|---|---|
| আবরণ রোলার প্রস্থ: | 360 মিমি | কার্যকর আবরণ প্রস্থ: | ≤ 300 মিমি |
| সরঞ্জাম যান্ত্রিক অপারেটিং গতি: | 3মি/মিনিট | সরঞ্জাম আবরণ গতি: | 0.3মি/মিনিট |
| স্লারি সান্দ্রতা জন্য উপযুক্ত: | 2000~12000 Cps | একক পার্শ্বযুক্ত আবরণ শুষ্ক বেধ পরিসীমা: | 50-150μm |
| ন্যূনতম ব্যবধান দৈর্ঘ্য: | 5 মিমি | মাল্টি-বিভাগ ন্যূনতম আবরণ দৈর্ঘ্য: | 20 মিমি |

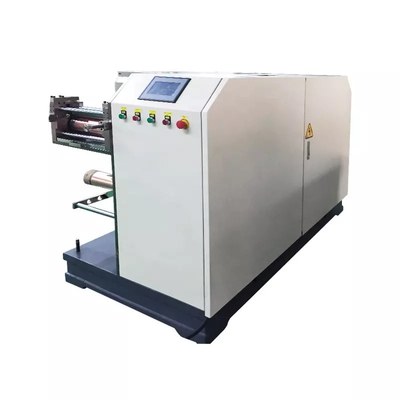

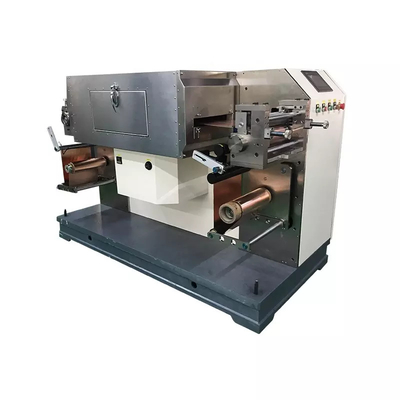

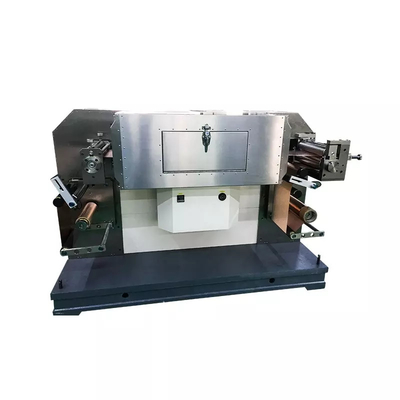

360 কমা হেড রোল লেপ মেশিন লিথিয়াম আয়ন ব্যাটারি সমাবেশ মেশিন
Ⅰ.ভূমিকা:
ইন্টারমিটেন্ট এক্সপেরিমেন্টাল কোটার হল একটি থ্রি-রোল ট্রান্সফার লেপ সরঞ্জাম, যা ক্রমাগত এবং বিরতিহীন আবরণের জন্য ব্যবহার করা যেতে পারে এবং পৃষ্ঠের আবরণ প্রক্রিয়াগুলির জন্য বিভিন্ন স্তরগুলিতে প্রয়োগ করা সুবিধাজনক।বিশেষ করে লিথিয়াম-আয়ন ব্যাটারি শিল্পে ব্যবহৃত হয়।সরঞ্জামগুলি গবেষকদের ব্যবহারের জন্য সুবিধাজনক এবং আবরণের নির্ভুলতা এবং সামঞ্জস্যের প্রয়োজনীয়তাগুলি পূরণ করার জন্য ডিজাইন করা হয়েছে, যা উত্পাদন থেকে আলাদা নয় এবং একটি চমৎকার শুকানোর প্রভাব রয়েছে।এটি লিথিয়াম-আয়ন ব্যাটারি, সুপার ক্যাপাসিটর, নিকেল ব্যাটারি এবং অন্যান্য গৌণ ব্যাটারির গবেষণা এবং উন্নয়ন এবং ছোট পরীক্ষার জন্য আদর্শ।
Ⅱ.বৈশিষ্ট্য:
Ⅲ.সরঞ্জাম প্রযুক্তিগত পরামিতি এবং প্রধান সরঞ্জাম কনফিগারেশন
(1) প্রধান সরঞ্জাম কনফিগারেশন:
| না. | নাম |
| 1. | এয়ার সুইচ |
| 2. | পিএলসি |
| 3. | টাচ স্ক্রীন |
| 4. | মধ্যবর্তী রিলে |
| 5. | সার্ভো মোটর |
| 6. | গ্রহের হ্রাসকারী |
| 7. | ব্রেকার |
| 8. | এসি কন্টাক্টর |
| 9. | সলিড স্টেট রিলে |
| 10. | তাপস্থাপক |
| 11. | সম্পূর্ণ স্বয়ংক্রিয় সংশোধন |
| 12। | সম্পূর্ণ স্বয়ংক্রিয় টান |
| 13. | প্রধান স্রাব (প্রাপ্তি) উপাদান মোটর |
| 14. | অপটিক্যাল ফাইবার অপটিক চোখ |
| 15। | গভীর খাঁজ বল বিয়ারিং (মেশিনের সামনের প্রান্ত) |
| 16. | লেপ রোল |
| 17। | পিছনে রোল |
| 18. | স্ক্র্যাপার ব্লেড |
| 19. | নির্দেশিকা বেলন |
| 20। | ফ্রিকোয়েন্সি রূপান্তরকারী |
| 21। | পাখা |
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
| 1. | উপযুক্ত ব্যবস্থা | LFP, LCO, LMO এবং অন্যান্য সিস্টেম ব্যাটারি ক্যাথোড এবং অ্যানোড ইলেক্ট্রোড আবরণ প্রক্রিয়া | |
| 2. | চলমান স্তর বেধ |
অ্যালুমিনিয়াম ফয়েল (Al): 11～30um কপার ফয়েল (Cu): 8～30um |
|
| 3. | আবরণ রোলার প্রস্থ | 360 মিমি | |
| 4. | কার্যকর আবরণ প্রস্থ | ≤ 300 মিমি | |
| 5. | সরঞ্জাম যান্ত্রিক অপারেটিং গতি | 3মি/মিনিট | |
| 6. | সরঞ্জাম আবরণ গতি | 0.3মি/মিনিট | শুকানোর অবস্থার উপর নির্ভর করে |
| 7. | স্লারি সান্দ্রতা জন্য উপযুক্ত | 2000~12000 Cps | |
| 8. | একক পার্শ্বযুক্ত আবরণ শুষ্ক বেধ পরিসীমা | 50-150μm | |
| 9. | ন্যূনতম ব্যবধান দৈর্ঘ্য | 5 মিমি | |
| 10. | মাল্টি-বিভাগ ন্যূনতম আবরণ দৈর্ঘ্য | 20 মিমি | |
| 11. | দ্রাবক বৈশিষ্ট্য | তৈলাক্ত দ্রাবক NMP(sg=1.033,bp=204℃) | |
| জলীয় দ্রাবক H2O/NMP(sg=1.000,bp=100℃) | |||
| 12। | কঠিন বিষয়বস্তুর জন্য উপযুক্ত | অ্যানোড এস.সি.60%±5% | |
|
ক্যাথোড এস.সি.50%±5% (PVDF সিস্টেম) এস.সি.50%±5% (SBR সিস্টেম) |
|||
| 13. | অনুপাত |
অ্যানোড 1.5–2.59/cm2 ক্যাথোড 1～1.89/cm2 |
|
| 14. | আবরণ পদ্ধতি | ক্রমাগত আবরণ/অন্তবর্তী আবরণ/ট্র্যাকিং আবরণ | |
| 15। | এসআবস্ট্রেট চলমান দিক | ফরোয়ার্ড লেপ, সাবস্ট্রেট ফরওয়ার্ড এবং রিভার্স খালি ফয়েল অপারেশন |
(3) প্রতিটি অংশের কাঠামোর ভূমিকা:
1. ইন্টিগ্রাল আনওয়াইন্ডিং, হেড মেকানিজম:
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
|
|
রোলার ইনস্টলেশন কাঠামো | ক্যান্টিলিভার দৃঢ়ভাবে ইনস্টল করা হয় | |
|
|
রোলার পৃষ্ঠ চিকিত্সা | ধাতব অ্যালুমিনিয়াম রোলারের সারফেস অক্সিডেশন, সার্কেল রান-আউট ≤30um | |
|
|
টেনশন নিয়ন্ত্রণ ব্যবস্থা | বন্ধ লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ ধ্রুবক টান, টান পরিসীমা 0~50N | |
|
|
সংশোধন পদ্ধতি | স্বয়ংক্রিয় ইপিসি নিয়ন্ত্রণ, স্ট্রোক 50 মিমি | |
|
|
ঘূর্ণায়মান উপাদান পদ্ধতি | উপাদান রোল একটি 3-ইঞ্চি বায়ু খাদ সঙ্গে সংশোধন করা হয় | |
| একক inflatable খাদ unwinding | |||
|
|
অভিমুখেস্তরআন্দোলন | ফরোয়ার্ড এবং রিভার্স (রিওয়াইন্ড) | |
|
|
সাবস্ট্রেট চলমান গতি | 2মি/মিনিট | |
|
|
সর্বোচ্চunwinding ব্যাস | Ф250 মিমি | |
|
|
সর্বোচ্চinflatable খাদ এর ভারবহন ক্ষমতা | 80 কেজি | |
|
|
unwinding inflatable shafts সংখ্যা | 1 টুকরা | |
| 11 | প্রধান ড্রাইভ মোটর | সার্ভো মোটর | |
| 12 | রোলার পৃষ্ঠ চিকিত্সা |
আমদানি করা EPDM রোলার, বৃত্ত রান আউট ≤30um |
প্রস্থ 360 মিমি |
| 13 | স্ক্র্যাপার গঠন | দ্বি-পার্শ্বযুক্ত কমা স্ক্র্যাপার | |
| 14 | আবরণ রোলার (ইস্পাত রোলার) | পৃষ্ঠের উপর হার্ড ক্রোম ধাতুপট্টাবৃত | |
| 15 | ব্যাক রোলার (রাবার রোলার) | পৃষ্ঠে আমদানি করা EPDM | |
| 16 | স্ক্র্যাপারের মাঝে মাঝে উচ্চতা সমন্বয় | ম্যানুয়াল সমন্বয় | |
| 17 | অপারেশন প্যানেল | টাচ স্ক্রিন এবং বোতাম (ফাংশন ইন্টারফেস অনুযায়ী কাজ করুন) |
2. চুলা
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
|
|
ওভেন গঠন | একক স্তর স্বাধীন গরম | |
|
|
ওভেনের দৈর্ঘ্য | 1 মিটার/বিভাগ | |
|
|
উপাদান | SUS304 ভিতরের লাইনার 1.0mm, SUS201 বাইরের লাইনার 2.0mm | |
|
|
ওভেন গাইড রোলার ট্রান্সমিশন মোড | প্যাসিভ রোলার ড্রাইভ | |
|
|
তাপমাত্রা নিয়ন্ত্রণ | এটি স্বাভাবিক কাজের তাপমাত্রা নিয়ন্ত্রণ এবং অতিরিক্ত তাপমাত্রা পর্যবেক্ষণের সুরক্ষা নিয়ন্ত্রণে বিভক্ত।অতিরিক্ত তাপমাত্রা হলে, এটি প্রধান গরম করার পাওয়ার সাপ্লাই বন্ধ করে দেবে। | |
|
|
গরম করার পদ্ধতি | বৈদ্যুতিক গরম, গরম বায়ু প্রচলন গঠন | |
|
|
একক বিভাগের ওভেনের গরম করার ক্ষমতা | 5KW | |
|
|
শুকানোর টানেলের তাপমাত্রা | ডিজাইন Max150℃, একক চুলায় তাপমাত্রা পার্থক্য ≤5℃ | |
|
|
অপারেশন চলাকালীন ক্যাবিনেটের পৃষ্ঠের তাপমাত্রা | ≤45℃ | |
|
|
ফুঁ দেওয়ার পদ্ধতি | ঊর্ধ্বমুখী উড়িয়ে দিন | |
|
|
নিষ্কাশন বায়ু ভলিউম নিয়ন্ত্রণ | যান্ত্রিক ভালভের মাধ্যমে স্বাধীন নিয়ন্ত্রণ | |
|
|
অগ্রভাগের গঠন | অগ্রভাগ স্লট একটি বিশেষ ছাঁচ সঙ্গে slotted হয় | |
|
|
ফ্যানের নিয়ন্ত্রণ | যোগাযোগকারী নিয়ন্ত্রণ | |
|
|
গরম নিয়ন্ত্রণ | কঠিন রাষ্ট্র রিলে | |
|
|
ফ্যান উপাদান | আয়রন |
3.ওয়াইন্ডিং মেকানিজম: ফাংশনটি আনওয়াইন্ডিং এর মতই, নিচের সংযোজন সহ
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
|
|
চিন্তা | ট্র্যাকশন রোলারের একটি সেট সামনে এবং পিছনে ইনস্টল করা আছে, বন্ধ লুপ স্বয়ংক্রিয় নিয়ন্ত্রণ ধ্রুবক টেনশন, টেনশন পরিসীমা 0~50N | |
|
|
ইনস্টলেশন কাঠামো | পালিশ বোর্ড দৃঢ়ভাবে ইনস্টল করা হয় | |
|
|
রিওয়াইন্ডিং ইনফ্ল্যাটেবল শ্যাফটের সংখ্যা | 1 টুকরা | ক্যান্টিলিভার রিবন্ডিং |
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
| 1 | প্রধান নিয়ন্ত্রণ ব্যবস্থা | টাচ স্ক্রিন, পিএলসি, সার্ভো সিস্টেম | |
| 2 | অপারেশন মোড | ম্যানুয়াল, স্বয়ংক্রিয়, জরুরী স্টপ;পুরো মেশিন আগে এবং পরে পরিচালিত হতে পারে | |
| 3 | আবরণ, বিরতিহীন দৈর্ঘ্য সেটিং পরিসীমা |
আবরণ দৈর্ঘ্য 20.0～3200.0mm বিরতিহীন দৈর্ঘ্য 5.0～3200.0mm |
|
| 4 | শঙ্কা পরিস্থিতি | ডিভাইস ব্যর্থ হলে, টাচ স্ক্রিন সংশ্লিষ্ট সংশোধন স্ক্রীন প্রদর্শন করবে | |
| 5 | গণনা ফাংশন | উৎপাদন পরিমাণ/দৈর্ঘ্য | |
| 6 | মাথা এবং পুচ্ছ বেধ সমন্বয় পদ্ধতি | প্রোগ্রাম নিয়ন্ত্রণ ইস্পাত রোলার এবং রাবার রোলার গতি অনুপাত উপলব্ধি |
আকার L1800*W1100*H1250mm ওজন প্রায়: 1.2T
(4) সরঞ্জাম নির্ভুলতা:
| না. | আইটেম | স্পেসিফিকেশন | মন্তব্য |
|
|
স্ক্র্যাপার | রাউন্ড রানআউট ≤1.5um, Ra0.4 সোজাতা ≤1.5um | |
|
|
আবরণ রোলার (ইস্পাত রোলার) | রাউন্ড রানআউট ≤1.5um, Ra0.4 সোজাতা ≤1.5um | |
|
|
রাবার রোল | রানআউট ≤30um, সোজাতা ≤10um | |
|
|
সংশোধন বিচ্যুতি | ±0.2 মিমি |
3. পরিমাপ পদ্ধতি
A. পরিমাপ এলাকা: প্রান্ত থেকে 3 মিমি, শেষ থেকে 6 মিমি এবং শুরু থেকে 10 মিমি।
B. মাপ Φ35mm বা ক্রেতার প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী
