পণ্যের বিবরণ:
|
| পণ্যের নাম: | 18650 21700 নলাকার ব্যাটারি উত্পাদন সরঞ্জাম | অ্যানোড ট্যাব: | 3~5mm W,20~70mm L |
|---|---|---|---|
| অ্যানোড টেপ: | 6~20 mm W, 10~80mm L | ক্যাথোড ফিড: | 10~80mm W, 200~800mm L |
| ক্যাথোড ট্যাব: | 3~5mm W,20~70mm L | ক্যাথোড টেপ: | 6~20 mm W, 10~80mm L |
| উপাদান OD: | 200~400 মিমি | অ্যানোড ফিড: | 10~80 mm W , 200~ 800mm L |

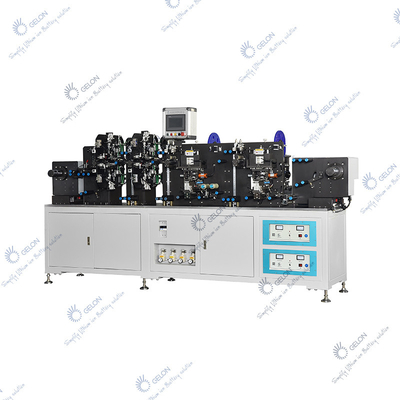

লিথিয়াম-আয়ন ব্যাটারি ইলেকট্রোড শীট উইন্ডিং ওয়েল্ডিং মেশিন 18650 21700 নলাকার ব্যাটারি উত্পাদন সরঞ্জাম
আমি.ভূমিকা
এই সরঞ্জামটি নলাকার ব্যাটারি ইলেক্ট্রোড তৈরির জন্য একটি বিশেষ উত্পাদন সরঞ্জাম।পুরো উত্পাদন প্রক্রিয়াটি একটি সম্পূর্ণ-স্বয়ংক্রিয় সরঞ্জাম যা উইন্ডিং শ্যাফ্টে ইলেক্ট্রোড রোল উপাদান ঝুলিয়ে দেয়, স্বয়ংক্রিয়ভাবে ট্যাবগুলি পাঠায়, ট্যাবগুলিকে ঝালাই করে, প্রতিরক্ষামূলক টেপ পেস্ট করে এবং স্বয়ংক্রিয়ভাবে সমাপ্ত ইলেক্ট্রোডটিকে টুকরো টুকরো করে কেটে দেয় এবং তারপরে আধা-স্বয়ংক্রিয়ভাবে প্রবেশ করে। উইন্ডিং বা স্বয়ংক্রিয় উইন্ডিং মেশিন।
II. স্পেসিফিকেশন
উঃ উপাদান
খাওয়ানোর উপাদান:
| আইটেম |
প্রস্থ মিমি |
দৈর্ঘ্য/একক মিমি |
উপাদান OD মিমি |
উপাদান আইডি
|
| অ্যানোড | 10-80 | 200-800 | Φ300 | ৩″ |
| অ্যানোড ট্যাব | 3-5 | 20-70 | φ400 | 80 মিমি |
| অ্যানোড টেপ | 6-20 | 10-80 | φ200 | ৩″ |
| ক্যাথোড | 10-80 | 200-800 | Φ300 | ৩″ |
| ক্যাথোড ট্যাব | 3-5 | 20-70 | φ400 | 80 মিমি |
| ক্যাথোড টেপ | 6-20 | 10-80 | φ200 | ৩″ |
বি.ট্যাবের আকার / আঠালো নির্ভুলতা:
খ.১.ট্যাবের দৈর্ঘ্য নির্ভুলতা: ± 0.3 মিমি,
ইলেক্ট্রোড দিক নির্ভুলতা ট্যাব: ±0.5 মিমি
অ্যানোড ট্যাব প্রেসিং অবস্থান: 7*10 মিমি
খ.২।টেপ দৈর্ঘ্য এবং অবস্থান সঠিকতা: ± 0.5 মিমি, ট্যাব উন্মুক্ত হয়
6 ~ 30 মিমি
III. সরঞ্জাম কাঠামো:
কআনওয়াইন্ডিং ইলেক্ট্রোড রোল, সিলিন্ডার উপরে এবং নিচে স্লাইডিং নিয়ন্ত্রণ আনওয়াইন্ডিং টান, আনওয়াইন্ডিং গতির স্বয়ংক্রিয় সমন্বয়;
dআল ট্যাব, নি ট্যাব বা কিউ ট্যাবের অতিস্বনক ওয়েল্ডিং ডিভাইসে ঢালাইয়ের আগে ইলেক্ট্রোডের নীচের পৃষ্ঠে ফয়েল ফুটো আছে কিনা তা সনাক্ত করার কাজ রয়েছে, যাতে প্রলিপ্ত অঞ্চলে ঢালাইকে ঢালাইয়ের প্রভাবকে প্রভাবিত করা থেকে প্রতিরোধ করা যায়;
e .পোস্ট ওয়েল্ডিং ট্যাব অনুপস্থিত জোড় পরিদর্শন ডিভাইস;
চস্থির দৈর্ঘ্য ট্র্যাকশন ডিভাইস, বাফার বিচ্যুতি সংশোধন ডিভাইস
বিচ্যুতি সংশোধন ডিভাইসের সাথে g.Glue স্টিকিং মেকানিজম।ক্যাথোড এবং অ্যানোড ইলেক্ট্রোডের একটি গ্রুপ একসাথে আটকানো হয় (আঠালো দুটি স্তর)।টেপ আনওয়াইন্ডিং মেকানিজমের অবস্থান সামঞ্জস্যযোগ্য, এবং টেপটি প্রতিস্থাপন করা সুবিধাজনক এবং দ্রুত;
জ.রিওয়াইন্ডিং মেকানিজম হল মেশিনের ডিফল্ট কাটিং মোড।উইন্ডিং প্রয়োজন হলে, এটি পৃথকভাবে আদেশ করা হবে.
পুরো মেশিনের গঠন বিবরণ:
① ফ্রেমটি ইস্পাত প্রোফাইল থেকে ঢালাই করা হয়েছে এবং এটি বার্ধক্যজনিত চিকিত্সার মধ্য দিয়ে গেছে।ওয়ালবোর্ডটি উচ্চ-মানের স্টিলের প্লেট দিয়ে তৈরি এবং উভয় পাশেই স্থল।অপারেশন নির্ভুলতা নিশ্চিত করতে এটি উচ্চ সমতলতা এবং ভাল কাঠামোগত অনমনীয়তা আছে;
② গাইড রোলার: অ্যালুমিনিয়াম খাদ পৃষ্ঠটি সুপার হার্ড অক্সিডেশন চিকিত্সার বিষয়, যার উচ্চ পৃষ্ঠের কঠোরতা রয়েছে এবং এটি পরা সহজ নয়;
③ হার্ডওয়্যার এবং ওয়্যারিংগুলি কার্যকরী ব্লকগুলিতে বিভক্ত, শক্তিশালী এবং দুর্বল কারেন্ট আলাদা করা হয় এবং শর্ট-সার্কিট ওভারলোড, ফুটো এবং অন্যান্য সুরক্ষা ফাংশন সরবরাহ করা হয়;
④ পুরো মেশিনটি এর্গোনমিক্সের সাথে সামঞ্জস্যপূর্ণ, টাচ স্ক্রিন ইন্টারফেস বিন্যাস যুক্তিসঙ্গত, পরামিতিগুলি সামঞ্জস্যযোগ্য এবং অপারেশন স্ট্যাটাস গতিশীলভাবে প্রদর্শিত হতে পারে।ব্যর্থতার ক্ষেত্রে, এটি গতিশীলভাবে প্রদর্শিত হতে পারে এবং টাচ স্ক্রিনে তথ্য প্রম্পট দিতে পারে এবং সঠিক উত্পাদন গণনা করার কাজ রয়েছে;
⑤ photoelectric এলার্ম ফাংশন দিয়ে সজ্জিত;
⑥ সরঞ্জামগুলিতে কার্যকর সুরক্ষা সুরক্ষা সুবিধা রয়েছে যেমন প্রতিরক্ষামূলক কভার এবং জরুরী স্টপ।
VI.সরঞ্জাম ইনস্টলেশন এবং কমিশনিং
কবায়ুচাপ: 0.5-0.7mpa, বায়ু প্রবাহ: 100L/min
খ.পাওয়ার সাপ্লাই: 220V 50Hz পাওয়ার: 4.0kw
গ.কাজের তাপমাত্রা: - 20 ° ~ + 45 °
dআপেক্ষিক আর্দ্রতা: ≥50%
eরঙ: ধূসর (বা গ্রাহক দ্বারা নির্দিষ্ট)
চসামগ্রিক মাত্রা: 1800 * 1200 * 1700 মিমি
gওজন: প্রায় 1.6 টন
V. প্রযুক্তিগত পরামিতি
একে অপরের জন্য 1 গ্রুপ, ইলেক্ট্রোড দৈর্ঘ্য: 400 মিমি)
খ.উইন্ডিং প্রান্তিককরণ: ± 0.5 মিমি;কাটিয়া অবস্থান নির্ভুলতা: ± 0.5 মিমি
গ.ইকুইপমেন্ট মোবিলাইজেশন রেট: ≥ 95% (আগত কারণ ব্যতীত
উপকরণ);যোগ্যতা হার≥ 98%
dক্যাথোড এবং অ্যানোড উভয়ই কেপু ওয়েল্ডিং মেশিন দিয়ে সজ্জিত,
এবং ঢালাই এলাকার আকার কাস্টমাইজ করা হয়.
VI.কাঁচামালের জন্য প্রয়োজনীয়তা:
ইলেকট্রোড:
ট্যাব
1. স্লিটিং প্রস্থ সহনশীলতা: ± 0.1 মিমি
2. S-আকৃতির ত্রুটি 0.2mm/500mm-এর কম।
টেপ
স্লিটিং প্রস্থ সহনশীলতা: ± 0.2 মিমি
