সূচনা

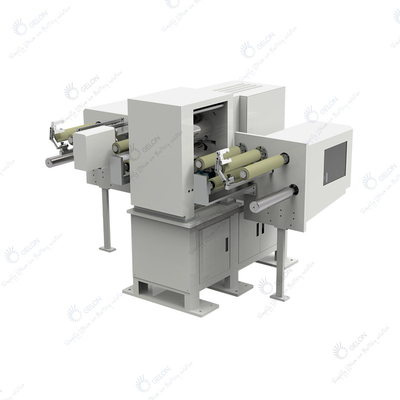

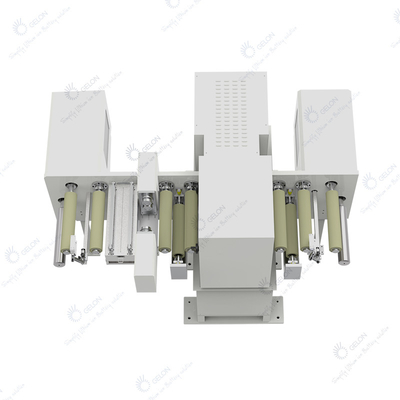

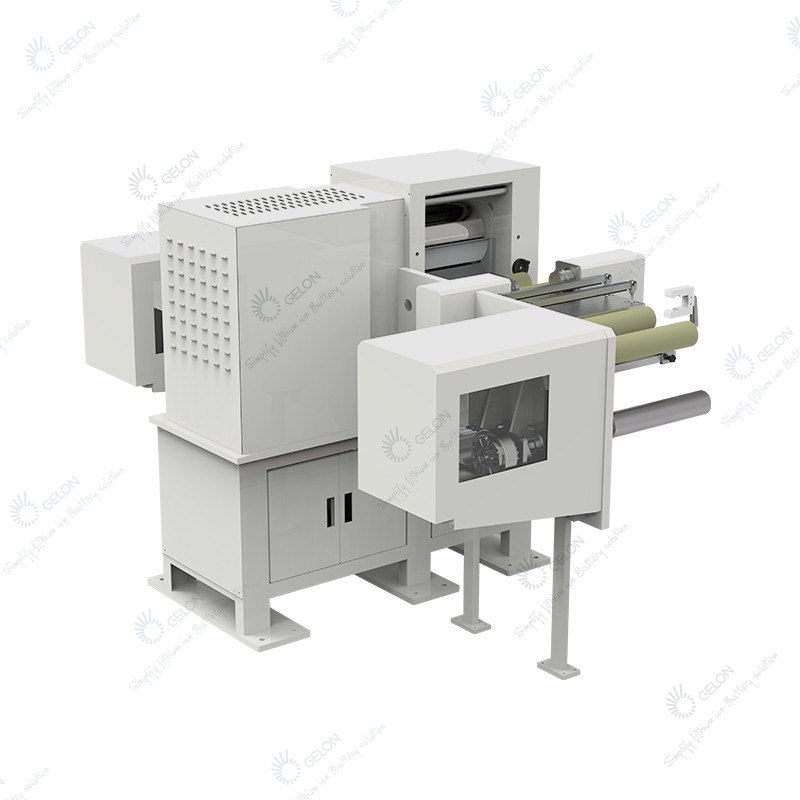

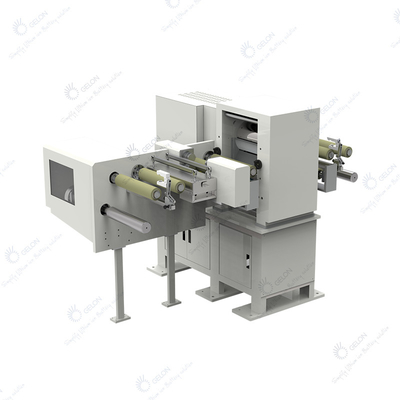

ক্যালেন্ডার ইলেক্ট্রোড প্রেসিং উত্পাদন লাইনের প্রধান সরঞ্জাম।এটি কাস্ট স্টিল গ্যান্ট্রি, রোলস, পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর রিডুসার, গ্যাপ অ্যাডজাস্টমেন্ট সিস্টেম, ইলেকট্রিকাল কন্ট্রোল সিস্টেম, ফিডিং গার্ড প্লেট এবং রোল সারফেস ক্লিনিং মেকানিজম নিয়ে গঠিত।

প্রধান ফাংশন হল প্রেস ইলেক্ট্রোড রোলার দ্বারা উপযুক্ত ঘনত্বে পৌঁছানো এবং ইলেক্ট্রোড অনুযায়ী বেধের প্রয়োজনীয়তা পূরণ করা।

.

২.সরঞ্জাম কনফিগারেশন এবং পরামিতি:

রোল পরিমাপ: ∮ 210x330 মিমি (ব্যাস × প্রস্থ)

অপারেশন মোড: ক্রমাগত অপারেশন

মেশিনের গতি: 5 মি / মিনিট

উপাদানের ধরন: ইলেকট্রোড

চেহারা: ধূসর

1. প্রধান শরীর:

প্রধান কার্যকরী: ইলেক্ট্রোড টিপে একটি নির্দিষ্ট বেধে পৌঁছায়

রোলার স্পেসিফিকেশন: ∮ 210x330 মিমি (ব্যাস * প্রস্থ)

রোলার উপাদান: 9Cr3Mo সিরিজের খাদ ইস্পাত রোলার

রোলার পৃষ্ঠের কঠোরতা: hrc66 এর উপরে

রোলার শক্ত করার গভীরতা: ≥ 8 মিমি

রোলার ক্রোম প্লেটিং: 0.08-0.12 মিমি

রোলার পৃষ্ঠের রুক্ষতা: Ra ≤ 0.4

রোলার ফাঁক সমন্বয়: ম্যানুয়াল সমন্বয়

রোলার ফাঁক সমন্বয় পরিসীমা: 0 ~ 2.0 মিমি

সর্বাধিক কাজের চাপ: 80T

সরঞ্জামের রঙ: ধূসর

রোলার হিটিং মোড:(ঐচ্ছিক)

ক্লোজড-লুপ কন্ট্রোল হিটিং সিস্টেম: তাপমাত্রা নিয়ামক, সলিড-স্টেট রিলে এবং কে-টাইপ থার্মোকলের সমন্বয়ে গঠিত।

গরম করার শক্তি: 1.6kw * 2 ( 1pc / উপরের এবং নীচের রোলার)

2. আনওয়াইন্ডিং

আনওয়াইন্ডিং শ্যাফ্ট: কন্ট্রোল ভালভ সহ মুদ্রাস্ফীতি খাদ, মুদ্রাস্ফীতি বন্দুক দিয়ে সজ্জিত

স্পেসিফিকেশন: ∮3 ইঞ্চি * 350 মিমি

ইলেক্ট্রোড টেনশন নিয়ন্ত্রণ: চৌম্বকীয় ব্রেক

গাইড নিয়ন্ত্রণ: রৈখিক ভারবহন গাইড

3. ছাঁটাই

ফাংশন: ইলেক্ট্রোডের উভয় পাশের অনকোটেড ফয়েল কেটে ফেলতে, রোলিং করার সময় অসামঞ্জস্যপূর্ণ নমনীয়তার কারণে ইলেক্ট্রোডের ভাঁজ কমাতে এবং ভাঙা ইলেক্ট্রোড বেল্টের কারণে সৃষ্ট স্ক্র্যাপের হার কমাতে ব্যবহৃত হয়

নীতি: উপরের কাটিং ব্লেড ম্যানুয়ালি খাওয়ানো এবং সমর্থিত, এবং বাম এবং ডান কাটিং ব্লেড আলাদাভাবে নিয়ন্ত্রিত হয়।

ড্রাইভ: ফ্রিকোয়েন্সি রূপান্তর মোটর নিম্ন কর্তনকারী শ্যাফ্টটিকে ঘূর্ণায়মান গতির সাথে সামঞ্জস্যপূর্ণ করতে চালিত করে

4.রিউইন্ডিং

ফাংশন: ম্যান্ডরেলে ঘূর্ণিত ইলেক্ট্রোড উপাদান ঘুরানো

উইন্ডিং শ্যাফ্ট: কন্ট্রোল ভালভ সহ, মুদ্রাস্ফীতি বন্দুক সহ মুদ্রাস্ফীতি খাদ

স্পেসিফিকেশন: ∮3 ইঞ্চি * 350 মিমি

ইলেক্ট্রোড টেনশন নিয়ন্ত্রণ: চৌম্বকীয় ব্রেক

গাইড নিয়ন্ত্রণ: রৈখিক ভারবহন গাইড

ড্রাইভ: মোটর রিডুসার এবং ম্যাগনেটিক ক্লাচের মাধ্যমে উইন্ডিং শ্যাফ্ট
