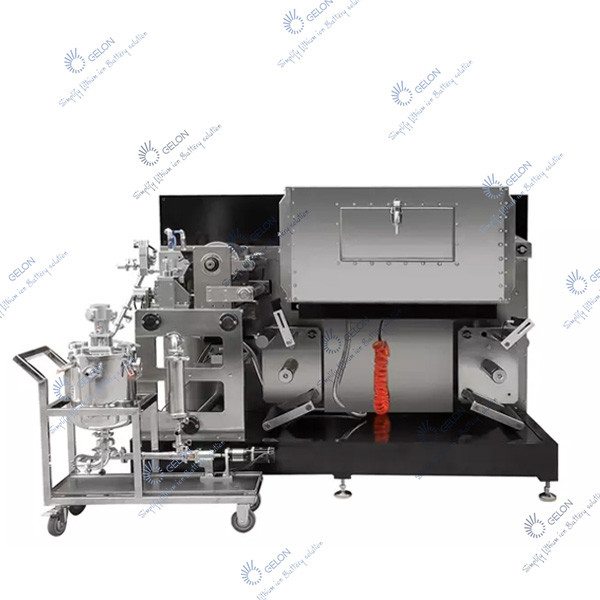

360 স্লট ডাই হেড লেপ মেশিন লিথিয়াম আয়ন ব্যাটারি ইলেকট্রোড

360 স্লট ডাই হেড লেপ মেশিন লিথিয়াম আয়ন ব্যাটারি ইলেকট্রোড

আমি.সরঞ্জাম পরামিতি

• মৌলিক উপাদান বেধ: অ্যালুমিনিয়াম ফয়েল: 0.010-0.030 মিমি,

কপার ফয়েল: 0.006 ~ 0.030 মিমি

2. মৌলিক উপাদান প্রস্থ: অ্যালুমিনিয়াম ফয়েল: 100-320 মিমি, তামা ফয়েল: 100-320 মিমি

3. সর্বোচ্চ।ভেজা আবরণের পুরুত্ব: 8-400um (স্লারির সান্দ্রতা অনুমোদিত)

4. সর্বোচ্চআবরণ প্রস্থ: 300 মিমি, সর্বোচ্চ।লেপ রোল প্রস্থ: 360 মিমি

5.যান্ত্রিক টেপ গতি:0.5-7m/মিনিট

6. লেপের গতি: 0.1-1.0 মি/মিনিট (স্লারি উপাদানের বেধ, সান্দ্রতা থেকে ভিন্ন (স্লারি অনুযায়ী গতি ভিন্ন। এই পরামিতিটি শুধুমাত্র 6 মি ওভেন দৈর্ঘ্য এবং লিথিয়াম ব্যাটারির আবরণের প্রয়োজনীয়তার উপর ভিত্তি করে, এবং একটি রেঞ্জ রেফারেন্সের জন্য। আল্ট্রাক্যাপাসিটরের আবরণ দ্রুততর হয় এবং সাধারণত প্রায় 2M/মিনিট সেট করা যায়)।

7. শুকানোর চুলার দৈর্ঘ্য: 1 অংশ শুকনো চুলা * 1.0m/part=1.0m

২.সরঞ্জাম স্পেসিফিকেশন

• আবরণ পদ্ধতি: স্লট ডাই লেপ

অন্তর্বর্তী আবরণ দূরত্ব: 5-8000 মিমি±1 মিমি (ব্যাটারি স্পেসিফিকেশন অনুযায়ী সামঞ্জস্যযোগ্য)

• আবরণ নির্ভুলতা:

2.1 নির্ভুলতা সহনশীলতার শুষ্ক বেধ:: একক-পার্শ্বের ক্যাথোড: ±2.5um, অ্যানোড: ±2.5um (ক্রস-সেকশন পরিমাপ 4-5 পয়েন্ট, উল্লম্ব বিভাগ পরিমাপের ব্যবধান 100 মিমি)

2.2 আবরণ ইতিবাচক এবং নেতিবাচক প্রান্তিককরণ সহনশীলতা: <± 1.0 মিমি

2.3 গড় দৈর্ঘ্য সহনশীলতা: ≤±1.0 মিমি

2.4 গড় প্রস্থ সহনশীলতা: ≤±1.0 মিমি

মন্তব্য করা হয়েছে: উপরের প্রথম এবং দ্বিতীয় সূচকগুলির সর্বোত্তম প্রভাব থাকা উচিত যখন স্লারি শর্তগুলি (সান্দ্রতা, কণার আকার, অভিন্নতা, ইত্যাদি) সরঞ্জামের প্যারামিটারগুলির সেটিংসের সাথে মেলে

• ব্যাটারি অভ্যন্তরীণ ব্যাস: 3 ইঞ্চি, বায়ু সম্প্রসারণ রোলার গ্রহণ করুন
• টেনশন নিয়ন্ত্রণ: প্রলিপ্ত ভাসমান রোলার টান PID নিয়ন্ত্রণ
• বিচ্যুতি সংশোধন নিয়ন্ত্রণ সঠিকতা: ±0.01 মিমি, বিচ্যুতি নির্ভুলতা: ±1 মিমি
• অপারেটর সামনে থেকে আবরণ প্রক্রিয়া পরিচালনা করে
• শুষ্ক প্রকার:

A. গরম বাতাস শুকানো, গরম বায়ু সঞ্চালন (উপরের সরবরাহ বায়ু);বা উপরের এবং নিম্ন সরবরাহ বায়ু

B. হিটিং: বৈদ্যুতিক গরম 5.0 KW*1 অংশ=5.0 KW

সি. হিটার

8. ওভেনের দৈর্ঘ্য: 1পার্ট*1.2মি/পার্ট=1.2মি

9. চুলা উপাদান: স্টেইনলেস স্টীল

10. ওভেনের তাপমাত্রা: ঘরের তাপমাত্রা ~150℃, সামঞ্জস্যযোগ্য, তাপমাত্রা নিয়ন্ত্রণের সঠিকতা ＜±5℃

III.প্রযুক্তিগত প্রক্রিয়া

আনওয়াইন্ডিং ডিভাইসে রাখা ইলেক্ট্রোড সাবস্ট্রেটটি স্বয়ংক্রিয়ভাবে সংশোধন করা হয় এবং তারপরে সুইং আর্ম টেনশন সিস্টেমে প্রবেশ করে।আনওয়াইন্ডিং টান সামঞ্জস্য করার পরে, এটি লেপের মাথায় প্রবেশ করে এবং ইলেক্ট্রোড স্লারি আবরণ সিস্টেমের সেটিং প্রোগ্রাম অনুসারে লেপা হয়।প্রলিপ্ত ভেজা ইলেক্ট্রোড গরম বাতাসে শুকানোর জন্য ওভেনে প্রবেশ করে।শুকানোর পরে, ইলেক্ট্রোডের টান টেনশন সিস্টেম দ্বারা সামঞ্জস্য করা হয়, যখন ঘুরার গতি এটি আবরণ গতির সাথে সিঙ্ক্রোনাইজ করার জন্য নিয়ন্ত্রিত হয়।ইলেক্ট্রোড স্বয়ংক্রিয়ভাবে সংশোধন সিস্টেম দ্বারা এটিকে কেন্দ্রের অবস্থানে রাখার জন্য সংশোধন করা হয় এবং উইন্ডিং ডিভাইসটি ঘুরানোর জন্য ব্যবহৃত হয়।

IV.এই আবরণ উত্পাদন লাইন সরঞ্জাম নিম্নলিখিত অংশ অন্তর্ভুক্ত

1.আনওয়াইন্ডিং স্ট্রাকচার (স্বয়ংক্রিয় বিচ্যুতি সংশোধন কাঠামো সহ)

এই ডিভাইসটি সার্ভো আনওয়াইন্ডিং, টেনশন কন্ট্রোল সহ আনওয়াইন্ডিং শ্যাফ্ট, স্বয়ংক্রিয় সংশোধন সিস্টেম ইত্যাদির সমন্বয়ে গঠিত। কয়েলটি টেনে বের করা হয় এবং স্বয়ংক্রিয় সংশোধনের পরে সুইং আর্ম টেনশন ডিভাইসে প্রবেশ করে।ডিভাইসটি অপারেশন চলাকালীন উত্তেজনা পরিবর্তনকে সেন্সরের মাধ্যমে টেনশন কন্ট্রোলারে স্থানান্তর করে, যাতে ধ্রুবক উত্তেজনা অর্জন করা যায়।

2. প্রলিপ্ত ভাসমান বেলন টান গঠন

এই মেকানিজমটি রোলার, পজিশন সেন্সর ইত্যাদির সমন্বয়ে গঠিত। সুইং আর্ম টেনশন সিস্টেম ত্বরণ, ক্ষয়, আনওয়াইন্ডিং এবং রিলের স্টার্ট-আপের কারণে স্টোরেজ স্পেসের তাৎক্ষণিক পরিবর্তনগুলি শোষণ করে এবং অন্তর্বর্তী আবরণ সময়কালে স্থান ওঠানামা করে। আবরণ উপর প্রভাব কমানোর জন্য.সাবস্ট্রেটের টান সুইং আর্ম পজিশন দ্বারা সামঞ্জস্য করা হয়, যাতে লেপ প্রক্রিয়া চলাকালীন সাবস্ট্রেট একটি ধ্রুবক টান বজায় রাখে, এবং আনওয়াইন্ডিং গতি এবং আবরণের গতি সিঙ্ক্রোনাইজ করার জন্য নিয়ন্ত্রিত হয়।

3. আবরণ গঠন

এই মেশিনটি পিএলসি দ্বারা নিয়ন্ত্রিত এবং সঠিক যন্ত্রপাতি এবং অপটিক্যাল-মেকানিক্যাল-ইলেকট্রিকাল ইন্টিগ্রেশনের উচ্চ-প্রযুক্তি অটোমেশন সরঞ্জাম দিয়ে সজ্জিত।স্লট ডাই হেড, লেপ রোলার, ড্রাইভ মোটর, অপটিক্যাল ফাইবার সেন্সর, নির্ভুল ভারবহন এবং উচ্চ-কর্মক্ষমতা বায়ুসংক্রান্ত উপাদান।তাদের মধ্যে, ড্রাইভ মোটর, রিডুসার, বায়ুসংক্রান্ত নিয়ন্ত্রণ, আবরণ রোলারের ভারবহন নির্ভুল ভারবহন গ্রহণ করে, ম্যান-মেশিন ইন্টারফেস, পিএলসি, ইত্যাদি একটি বিরতিমূলক আবরণ সিস্টেম গঠন করে এবং লেপ প্রোগ্রামটি ব্যবহারকারীর প্রক্রিয়ার আকার অনুসারে ডিজাইন করা হয়। .

আবরণ পদ্ধতির দুটি কাজের মোড রয়েছে: ক্রমাগত আবরণ এবং বিরতিহীন আবরণ।বিরতিহীন আবরণ আলাদাভাবে প্রথম দিকে এবং পিছনের দিকের লেপের দৈর্ঘ্য এবং বিরতিহীন ব্যবধান সেট করতে পারে।প্রতিটি পাশ দুটি পৃথক আবরণ দৈর্ঘ্য সেট করা যেতে পারে.এবং ব্যবহারকারীদের বিশেষ প্রয়োজনীয়তা মেটাতে বিরতিহীন দূরত্ব।সেট পরামিতি ক্রমাগত ব্যাটারি স্পেসিফিকেশন (একক পালস) অনুযায়ী সামঞ্জস্য করা যেতে পারে এবং রেজোলিউশনের সঠিকতা 0.01 মিমি।প্রথম দিকটি ট্র্যাক করতে অপটিক্যাল ফাইবার সেন্সর দ্বারা পিছনের আবরণ স্বয়ংক্রিয়ভাবে অবস্থান করার পরে, আবরণটি পিছনে সেট করা পরামিতি অনুসারে বাহিত হয়।আবরণ রোলার এবং ব্যাক রোলার গতির সূচী সেট করা হয় এবং টাচ স্ক্রিনে প্রদর্শিত হয়।

4. শুষ্ক সিস্টেম

শুকানোর ব্যবস্থাটি হিটার, ফ্যান, নিষ্কাশন নালী এবং ভেন্ট, নিরোধক বাক্স, পরিদর্শন দরজা ইত্যাদির সমন্বয়ে গঠিত। নিরোধক বাক্সের মোট 1.2 মিটার অংশ রয়েছে।বাক্সের ভিতরের এবং বাইরের অংশগুলি স্টেইনলেস স্টিল দিয়ে তৈরি।বাক্সটি তাপ ক্ষতি এবং নিরাপদ অপারেশন প্রতিরোধ করার জন্য একটি তাপ নিরোধক কাঠামো।প্রলিপ্ত ভেজা ইলেক্ট্রোড শুকানোর বাক্সে প্রবেশ করার পরে, বাক্সটি উচ্চ দক্ষতার জন্য উপরের বায়ু শুকানোর পদ্ধতি গ্রহণ করে শুকানোর পরে, শুকনো বাতাস একটি ফ্যান দ্বারা উত্তপ্ত হয় এবং একটি গরম এয়ার হিটার দ্বারা উত্তপ্ত হয় এবং তারপরে বাক্সে পাঠানো হয় এবং সমানভাবে প্রস্ফুটিত হয়। বায়ু গর্ত মাধ্যমে ভিজা আবরণ, এবং শুকনো বায়ু নিষ্কাশন ফ্যান দ্বারা বহিরঙ্গন নিঃসৃত হয়.

5. টেক আপ গঠন

এই ডিভাইসটি ওভেন আউটলেট, ফ্লোট রোলার টেনশন মেকানিজম, টেক-আপ ড্রাইভ ডিভাইস এবং টেক-আপ টেনশন সেন্সর সিস্টেম ইত্যাদির সমন্বয়ে গঠিত, যাতে পোল পিসটি আবরণ (অন্তবর্তী আবরণ) এবং শুকানোর প্রক্রিয়ার সময় ধ্রুবক উত্তেজনা বজায় রাখে এবং নিয়ন্ত্রণ করে। ঘুর গতি এবং আবরণ গতি সিঙ্ক থাকে.

6.ওয়াইন্ডিং স্ট্রাকচার

এই ডিভাইসটি সার্ভো মোটর, উইন্ডিং শ্যাফ্ট, স্বয়ংক্রিয় সংশোধন সিস্টেম ইত্যাদির সমন্বয়ে গঠিত। ওয়াইন্ডিং প্রক্রিয়া চলাকালীন, ডিভাইসটি উইন্ডিং শ্যাফ্টকে ইলেক্ট্রোডের অবস্থান ট্র্যাক করতে এবং উইন্ডিং ইলেক্ট্রোডের প্রান্তগুলি পরিষ্কার রাখতে পারে।

7. স্বয়ংক্রিয় লেপ শুকানোর নিয়ন্ত্রণ ব্যবস্থা

(1) আবরণ নিয়ন্ত্রণ ব্যবস্থা: এই সিস্টেমটি পিএলসি, সার্ভো মোটর, টাচ স্ক্রিন এবং অপটিক্যাল ফাইবার সেন্সর দ্বারা গঠিত।টাচ স্ক্রিনটি একটি বন্ধুত্বপূর্ণ স্ক্রিন, স্বজ্ঞাত প্রদর্শন এবং সুবিধাজনক অপারেশন সহ একটি ম্যান-মেশিন ইন্টারফেস হিসাবে ব্যবহৃত হয়। মেশিনের আবরণ প্রক্রিয়া চলাকালীন, আবরণ রোলারের রৈখিক গতি, আবরণের গতি এবং আবরণ শীটের সংখ্যা স্বয়ংক্রিয়ভাবে টাচ স্ক্রিনে প্রদর্শিত হয়, এবং সেট প্যারামিটারগুলি উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে যে কোনও সময় সূক্ষ্মভাবে সংশোধন করা যেতে পারে। (2) তাপমাত্রা এবং নিয়ন্ত্রণ: এই সিস্টেমটি একটি তাপমাত্রা নিয়ন্ত্রক, থার্মোকল, হিটার, রিলে ইত্যাদির সমন্বয়ে গঠিত। ., যা শুকানোর ওভেনের প্রতিটি বিভাগের অভ্যন্তরীণ তাপমাত্রা পরিমাপ করে এবং স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করে।

ভিফ্যাট

আবরণ এবং ব্যবধান দৈর্ঘ্য সেটিং ডেটা গ্রহণের জন্য বেশ কয়েকটি প্রতিনিধি ব্যাটারি স্পেসিফিকেশন নির্বাচন করুন

পাওয়ার সাপার 380V 50HZ 6KW সংকুচিত বায়ু: 0.5-0.7Mpa

VIচেহারা

সম্পূর্ণ স্বয়ংক্রিয় আবরণ মেশিন প্রধান কনফিগারেশন

মেশিন কন্ট্রোল সিস্টেম এবং স্ট্রাকচার সিস্টেম একটি অত্যন্ত সমন্বিত ক্লোজড-লুপ কন্ট্রোল সিস্টেম, প্রধান কনফিগারেশন নিম্নরূপ:

আমি.সামনে এবং পিছনের টান স্বয়ংক্রিয় নিয়ন্ত্রণ:

1. সম্পূর্ণরূপে সমন্বিত ওমরন সিস্টেম;

2. Unwinding গঠন;

3. উইন্ডিং গঠন;

4. মোটর unwinding

২.সামনে এবং পিছনে স্বয়ংক্রিয় সংশোধন সিস্টেম:

1, সংশোধন নিয়ামক: SYD সংশোধন সিস্টেম;

2, সনাক্তকরণ মাথা: photoelectric সনাক্তকরণ

III.প্রধান নিয়ন্ত্রণ ব্যবস্থা:

• অপারেশন ইন্টারফেস: স্পর্শ পর্দা;
• আবরণ খাদ এবং ইস্পাত রোলার: ওমরন সার্ভো মোটর；
• স্লট ডাই হেড: সিলিন্ডার দ্বারা চালিত;
• প্রোগ্রাম নিয়ামক: ওমরন এনএক্স বাস পিএলসি এবং নিয়ন্ত্রণ মডিউল;
• হিটিং টিউব: গার্হস্থ্য;
• তাপমাত্রা নিয়ন্ত্রণ অনুসন্ধান: থার্মোকল।

IV.চুলা:

• বাক্সের ভিতরে এবং বাইরে উপাদান: স্টেইনলেস স্টীল: (2 মিমি বাইরে, 1 মিমি ভিতরে)
• বক্স নিরোধক: নিরোধক স্তরের বেধ 100mm；
• ব্লোয়ার গার্হস্থ্য
• বায়ু নালী: স্টেইনলেস স্টীল;
• ফ্রেম: কার্বন ইস্পাত অংশ + পেইন্ট

ভি.ইকুইপমেন্ট হেড এবং unwinding ইন্টিগ্রেটেড পার্টস, লেজ এবং রিসিভিং পার্টস

• ওয়ার্কবেঞ্চ: পৃষ্ঠের উপর নিকেল-ধাতুপট্টাবৃত;
• প্লামার ব্লক হাউজিং: পৃষ্ঠের উপর নিকেল ধাতুপট্টাবৃত;
• আবরণ রোলার: কার্বন ইস্পাত, পৃষ্ঠের উপর ক্রোম-ধাতুপট্টাবৃত;
• চাপ রোলার: জারা-প্রতিরোধী রাবার;
• অ্যালুমিনিয়াম রোলার: অ্যালুমিনিয়াম খাদ (হার্ড অ্যানোডাইজড পৃষ্ঠ)
• এয়ার শ্যাফ্ট: ক্রোম-মুখী
