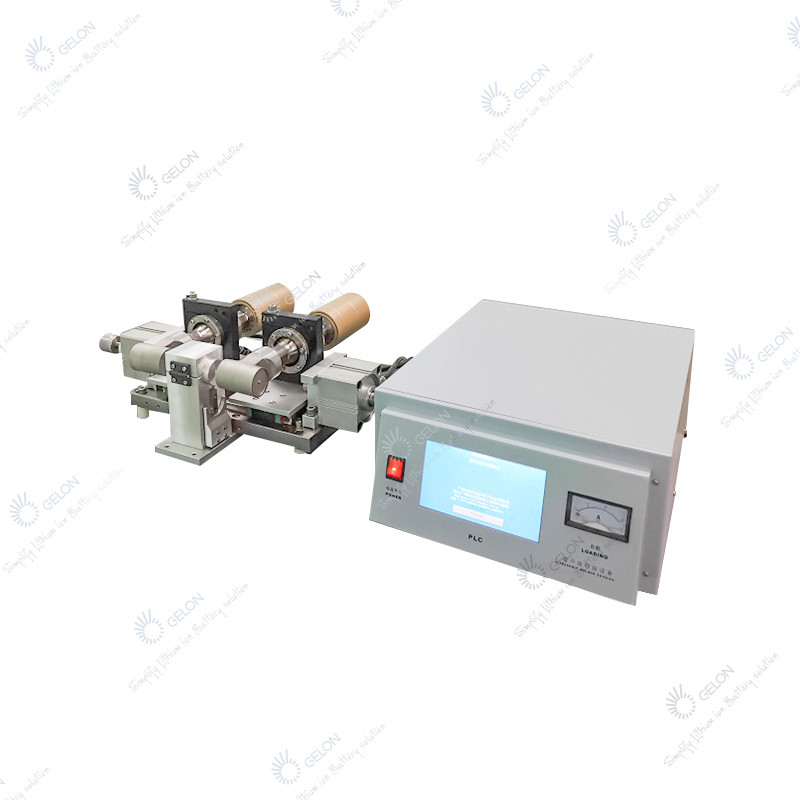

4680 32700 ব্যাটারি ম্যানুফ্যাকচারিং টেবিল নীড ফ্ল্যাট হেড ফ্ল্যাটেনিং মেশিন

এই মেশিনটি মাল্টি-ট্যাব সহ একটি নলাকার জেলি রোলের জন্য উপযুক্ত

• অতিস্বনক ফ্ল্যাট ক্যাথোড জেলি রোল
• অতিস্বনক ফ্ল্যাট অ্যানোড জেলি রোল
• উচ্চ দক্ষতা, কম অভ্যন্তরীণ প্রতিরোধ, বড় ক্ষমতা ক্ষমতা ব্যাটারির জন্য আদর্শ পছন্দ.

জেনারেটর:

• সার্কিট আন্তর্জাতিক উন্নত ফুল-ব্রিজ ভোল্টেজ নিয়ন্ত্রক সার্কিট গ্রহণ করে এবং ধ্রুবক ভোল্টেজ আউটপুট অর্জনের জন্য অপ্টিমাইজ করা হয়
• স্বয়ংক্রিয় ফ্রিকোয়েন্সি ট্র্যাকিং, কোন ম্যানুয়াল সামঞ্জস্য নেই
• ভোল্টেজ ওঠানামা পরিসীমা কাজ করতে পারে: 150-260V ওঠানামা সময়কাল আউটপুট শক্তি এবং অপারেটিং ফ্রিকোয়েন্সি প্রভাবিত করে না।
• এটি অনুরূপ পণ্যগুলির আন্তর্জাতিক প্রযুক্তিগত স্তরে পৌঁছেছে।

অতিস্বনক ট্রান্সডুসারের ন্যেডিং সিস্টেম:

• যন্ত্রপাতির নির্ভুলতা এবং স্থায়িত্ব।
• স্থির ফ্ল্যাঞ্জ ইনস্টলেশন

উন্নত ANSYS বিশ্লেষণ সিস্টেম:

• আল্ট্রাসোনিক মেটাল নেডিং এনার্জি এক্সচেঞ্জ সিস্টেম, অ্যামপ্লিফায়ার, ন্যাডিং টপ পোল মোল্ড কঠোরভাবে আন্তর্জাতিকভাবে স্বীকৃত সীমিত উপাদান সফ্টওয়্যার ANSYS এর মাধ্যমে সঠিক ডিজাইন এবং বিশ্লেষণের জন্য
• এই পরীক্ষার পদ্ধতি অতিস্বনক ছাঁচ ডিজাইনে বিদেশী উন্নত প্রতিপক্ষের স্তরে পৌঁছাতে পারে,

অতিস্বনক উপরের এবং নীচের খুঁটি (চ্যাপ্টা মাথা গোঁটা)

• কঠোরভাবে নির্বাচিত আমদানি করা বিশেষ ডাই স্টিল, পরিধান প্রতিরোধের, উচ্চ তাপমাত্রা প্রতিরোধের, ভাল বলিষ্ঠতা, উচ্চ যান্ত্রিক অনমনীয়তা, তাপ চিকিত্সার পরে ছোট বিকৃতি, তাই অতিস্বনক আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য বেশি।
• যান্ত্রিক উচ্চ-ফ্রিকোয়েন্সি স্থানচ্যুতির প্রশস্ততা বড়, শক্তিশালী এবং স্থিতিশীল।
• আন্তর্জাতিক নেতৃস্থানীয় পেশাদারী তাপ চিকিত্সা প্রযুক্তি

সমতল করার প্রভাব:

• গুঁড়া করার পরে পৃষ্ঠটি মসৃণ, প্রক্রিয়াটির পরে লেজারের জন্য উপযুক্ত।

সরঞ্জাম গঠন রচনা

(1) গিঁট দেওয়ার মেশিনটি মূলত অতিস্বনক জেনারেটর, ট্রান্সডুসার, উপরের এবং নিম্ন শাব্দ মেরু ইত্যাদি দিয়ে গঠিত

(2) সার্কিট মোড হল ফুল-ব্রিজ হাই-পাওয়ার অ্যাকোস্টিক পোল টাইপ, যার স্থিতিশীল কর্মক্ষমতা এবং শক্তিশালী আউটপুট থাকতে হবে।

(3) উপরের এবং নীচের শাব্দ খুঁটিগুলি ভাল পরিধান প্রতিরোধের সাথে নতুন খাদ উপকরণ দিয়ে তৈরি

(1) সরঞ্জাম শক্তি পাওয়ার সাপ্লাই প্রয়োজন: একক ফেজ 220VAC±10%।

(2) বায়ুর উৎস: চাপ 0.4 ~ 1MPa, আর্দ্রতা 48% এর কম, তাপমাত্রা 45℃ এর বেশি নয়

(1) ক্যাথোড:

আল 0.015-0.020মিমি.

(2) অ্যানোড:

কপার ফয়েল 0.009-0.012 মিমি।

অ্যানোড ক্যাথোড

(শুধু রেফারেন্সের জন্য)

ফ্ল্যাটিং মাথা নকশা

• ফ্ল্যাটিং সময়: 0.2-1S (0-60s এই প্রোগ্রামে সামঞ্জস্যযোগ্য হতে পারে)
• ফ্ল্যাটিং চাপ: 0.1MPa～1MPa, নিয়মিত।

• আমদানি করা বিশেষ ইস্পাত উপকরণ
• অতিস্বনক kneading অতিস্বনক ধ্বনিবিদ্যা নীতি মান মানানসই.

• টুলিং প্ল্যাটফর্মের সাথে ম্যানুয়াল অপারেশন

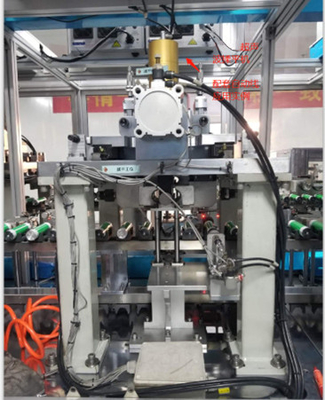

• স্বয়ংক্রিয় লাইন শুধুমাত্র অতিস্বনক শক্তি বিনিময় সিস্টেম এবং অতিস্বনক জেনারেটর প্রদান করে, এবং টুলিং পুরো লাইনের দিক এবং সুবিধা অনুযায়ী পুরো লাইন প্রস্তুতকারকের দ্বারা ডিজাইন করা হয়েছে।

• transducers≤400Hz মধ্যে ফ্রিকোয়েন্সি পার্থক্য।
• transducers≤4Ω মধ্যে প্রতিবন্ধকতা পার্থক্য.
• ট্রান্সডুসার≥30MΩ মধ্যে ক্যাপাসিট্যান্স পার্থক্য।

• ইনপুট সর্বোচ্চ শক্তি: 4000VA. (নিয়ন্ত্রণযোগ্য)
• অতিস্বনক ফ্রিকোয়েন্সি: 20KHZ। (স্বয়ংক্রিয় ট্র্যাকিং)
• ধ্রুবক প্রশস্ততা, ধ্রুব চাপ, ধ্রুবক বর্তমান (নিয়ন্ত্রণযোগ্য)
• ফ্ল্যাটিং মোড: টাইম মোড (সিমেন্স প্রোগ্রাম লোগো নিয়ন্ত্রণ)।

• হ্যান্ড মোটর ফুট সুইচ সংকেত দ্বারা নিয়ন্ত্রিত হয়
• IO লাইন সংকেত নিয়ন্ত্রণের জন্য সমর্থনকারী উত্পাদন লাইন

• সমতল kneading
• কোয়ালিফাইড রেট: 99.9%।এককালীন পাসের হার হল 99.9%।ব্যবহারকারী পণ্য, প্রক্রিয়া এবং উপকরণের ধারাবাহিকতা নিশ্চিত করবে, অপারেটর সরবরাহকারীর কাছ থেকে পেশাদার প্রশিক্ষণ গ্রহণ করবে এবং গ্রাহক সাপ্তাহিক ভিত্তিতে সরঞ্জামগুলি বজায় রাখবে।
• প্রযুক্তির পরিপ্রেক্ষিতে, গাঁথুনির প্রভাব হল প্রস্তুতকারকের প্রয়োজনীয়তা পূরণ করা এবং প্রধান সূচক হিসাবে উত্পাদন ক্ষমতা নিশ্চিত করা।
• গুণমান বিভাগ ব্যাপক উত্পাদন অনুমোদন করতে পারে তা নিশ্চিত করতে অপারেটরকে প্রতিদিন এই অতিস্বনক গুঁড়া জন্য ক্রমাঙ্কন করতে হবে।
• আল্ট্রাসনিক নীডিং হেড ফেইলিওর এবং সান্দ্র উপাদানের অবস্থার অধীনে উত্পাদন এই ব্যর্থতার সুযোগের অন্তর্গত নয়

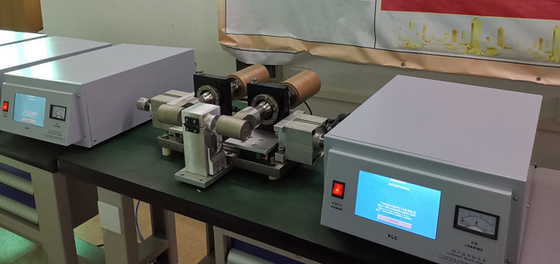

• সামগ্রিক গঠন: অতিস্বনক জেনারেটর, অতিস্বনক ট্রান্সডুসার সিস্টেম, অতিস্বনক আপ এবং ডাউন শাব্দ খুঁটি, বায়ুসংক্রান্ত উপাদান, ফ্রেম, ওয়ার্কবেঞ্চ ইত্যাদি। (ওয়ার্কবেঞ্চ সহ হ্যান্ড মোটর, উত্পাদন লাইনের সাথে ওয়ার্কবেঞ্চ ছাড়া)
• সরঞ্জামের পরিকল্পিত পরিষেবা জীবন 10 বছর।পরিষেবা জীবন 10 বছর ব্যবহারকারীকে অবশ্যই নিশ্চিত করতে হবে যে পণ্য, প্রক্রিয়া এবং উপকরণগুলি সামঞ্জস্যপূর্ণ, অপারেটররা সরবরাহকারীর কাছ থেকে পেশাদার প্রশিক্ষণ পেয়েছে এবং চাহিদাকারী নিয়মিত প্রতি সপ্তাহে সরঞ্জামগুলি বজায় রাখে।

মেশিন ইউনিট

1, ধুলো অপসারণ ডিভাইস (ধুলো অপসারণ মেশিন সহ);

2, ব্যাটারির শেষ মুখের রেফারেন্স অবস্থান থাকা উচিত;

3, ব্যাটারির সংস্পর্শে থাকা ফিক্সচারটি অ ধাতব;

4, বাতা দ্রুত এবং নির্ভরযোগ্য (কোন অক্ষীয় আন্দোলন);

5, অতিস্বনক ডিভাইসের শুধুমাত্র একটি সেট আছে (শুধুমাত্র ইতিবাচক ইলেক্ট্রোড গুঁজে)

• জিএনারেটরের আকার(এলxWxH):

3880 বিদ্যুৎ বাক্স: 520 মিমি 480 মিমি 390 মিমি；

• মাথার আকার (উপরের দিক: LxWxH):

420mm x295mm x473মিমি
